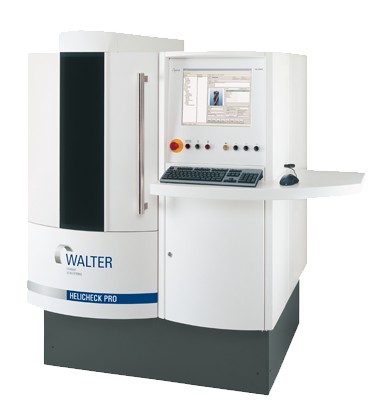

刀具测量仪:用于精密刀具、砂轮、旋转对称部件和平面部件的无接触全套测量

机床特征简要说明（Introduction）：

4轴数控测量设备，用于精密刀具、砂轮、旋转对称部件和平面部件的无接触全套测量。
■3台固定的 CCD照相机
■LED-正面光和入射光
■其它LED- 侧面照明
■长度测量偏差:E1 =（1.4 + L/300mm）µm
■重复精确度:≤ 1 µm
■对于所有线性轴X, Y, Z的位置分辨率:0.004 µ
■旋转轴A的位置分辨率:0.0025 度
■测量值分辨率:0.25 µm
■放大倍数
■透射光照相机 1:50倍
■入射光照相机:200倍
■正面照相机:200倍
■电源功率 230 V/50 Hz 2 kVA
■重量:约2500 kg（无振动传输）刀具参数
■最大直径:200 mm
■直径（卡规原理）
■Helicheck Pro:150 mm
■纵向最大长度:300 mm
■最大重量:25 kg 标准软件
■快速检查模块包括任务管理
■教学模式TEACH-IN-MODE
■简单检查
可选：
■照明台 ■更换主轴 ■切削刃钝化传感器-SKV ■特殊入射照明器和漫射照明器 ■顶尖座
■数字化测量探头 ■模拟测量探头 ■软件选项 ■快速检查砂轮 ■Viascan ■Viafit
■DXF生成器 ■FTC- 成型刀具补偿 ■磨床 Helitronic的接口 - 砂轮数据接口;所需的其它接口

技术参数：

■颜色：RAL9003/7011
■轴：
X-轴：260mm
Y-轴：330mm
Z-轴：250mm
A-轴：360°
■精度：
直径方向测量精度：
重复定位精度：≤1um
长度方向测量精度：
重复定位精度：≤1um
所有直线轴定位精度X、Y、Z:0.004um
旋转轴定位精度A:0.0025deg
测量分辨率：0.25um
■放大倍率：
投影摄像头：50倍
反射光源摄像头：200倍
前部摄像头：200倍
■电源要求：
在230V/50Hz:2KVA
■重量：大约2500公斤
■被测刀具数据：
最大测量直径：200mm
常规测量直径：150mm
最大长度：300mm
最大工件重量：20kg
