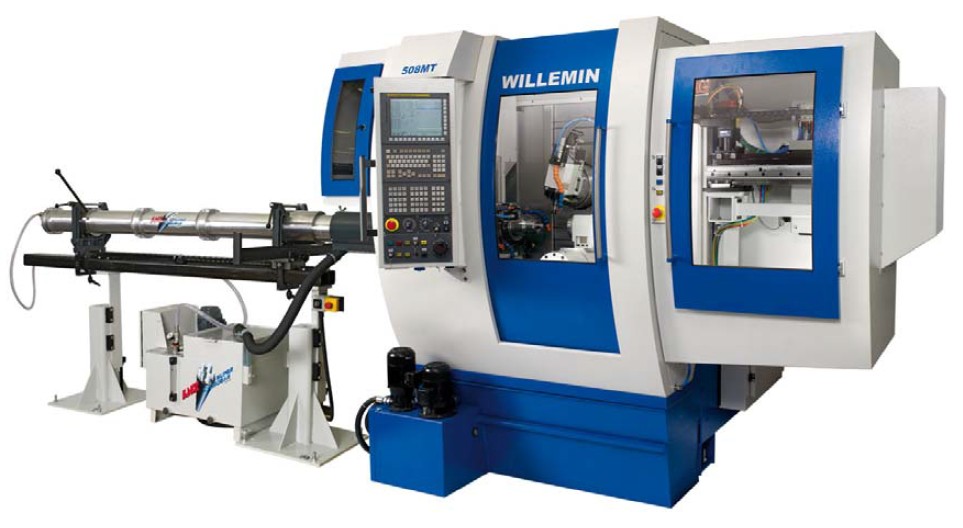

6至8轴多工序铣车复合加工中心508MT
产品信息
产品名称：6至8轴多工序铣车复合加工中心508MT
产品类别：瑞士威力铭-马科黛尔
关 键 词：
浏览次数：
发布时间：2012-09-18 15:25:49
相关推荐
详细参数



产品类型（Classification） 6至8轴多工序加工中心 产品型号（Type） 508MT 应用范围
（Application Scope）		 直径最大可达锣mm的棒料或单个零件的加工
机床特征简要说明（Introduction）： 508RnT一多工序加工中心
威力铭-马科黛尔公司在设计方面的长期传统理念既能保证508MT加工中心的超高精度,又使该机床拥有无可比拟的柔性,通过-次装夹卉在同-加工循环内完成复杂零件的六面体的加工。所采用的高性能电主轴尤为适合高需求的加工应用。高精度卧式轴/分度头具有双重功能,低速运转时犹如一分度头,而高速运转时即是一个车削主轴。机床可配各-带有三工位塔座的多工位背面加工装置。
机床结构
■摆动式主轴
■高强度的铸铁床身,带加强筋板,进一步保证了机床的最佳动态和静态刚性.
■为降低结构热胀,采用隔离钢板将机床的机械区域与加工区域彻底分开。
■机床的主结构以及外围辅助设备均衡地安装在框架上,
■该结构确保超高精度的加工需求,
各轴的行程：
X=450mm
Y=200mm
Z=425mm
A=360° /s2=6`000rpm
B=-15° /+100°
C=360° /S3=6`000rpm
U=300mm
W=360°
机床配置： 机床配置
HSK-E40刀库和换刀机构
■48刀位(可选72刀位)■10个刀位可用于定向刀具,类似刀位的增加可选■刀对刀换刀时间0.8秒■切屑到切屑换刀时间3秒
■姐妹刀、刀具寿命、刀补参数等的智能刀具管理
A轴分度头
■铣削模式转速为300rpm■车削模式转速为sO00rpm■连续扭矩72Nm■功率7.5kW■锥面规格A4
■至40巴时的液压缩紧力为40000N■通孔直径42mm(选项Φ50mm)作为标准配置提供的有圆型、方型、多面体棒料或单个毛坯加工用的各种类型的夹具,根据个别需要还可选择性提供其它适用的夹紧装置。
CNC数控系统
Fanuc31-A5数控系统为高效率的508MT机床提供了相应的技术.最佳刀具轨迹的斜面加工软件的使用简化了编程.
数字式背面加工装置
具有两种配置:
0°-90° 摆动的单工位加工单元,可配置■副主轴/分度头■或自定心虎钳■或尾座
带有3工位的塔座
用于塔座定位的高精度机械锁紧:
■副主轴/分度头+自定心虎钳+尾座,或
■副主轴/分度头+2个自定心虎钳,或
■2个自动定心虎钳+尾座，留出一个工位以确保电主轴转至90°的位置。
副主轴/带C轴的分度头
■可于水平、垂直或任意位置使用■铣削模式的转速为300rpm■s1/s6扭矩：10/16Nm■车削模式的转速为6000rpm
■s1/s6功率:5.8/8.6kW■锁紧力8500N■联动加工模式■高分辨率的直接测量■适用的夹紧系统
虎钳
■可于水平、垂直或任意位置使用■液压式自定心虎钳■夹紧力可调■机床上的卡爪加工
尾座
■固定式或旋转式尾座■等于棒料直径10倍的工件夹持■扭矩控制
空位
■保留一个工位空缺,以允许电主轴转至90°位置后的加工
