5轴超精密镗铣加工中心528JIG
产品信息
产品名称：5轴超精密镗铣加工中心528JIG
产品类别：瑞士威力铭-马科黛尔
关 键 词：
浏览次数：
发布时间：2012-09-18 15:39:04
相关推荐
详细参数



产品类型（Classification） 5轴超精密镗铣加工中心 产品型号（Type） 528JIG 应用范围
（Application Scope）
机床特征简要说明（Introduction）： ■机床结构：

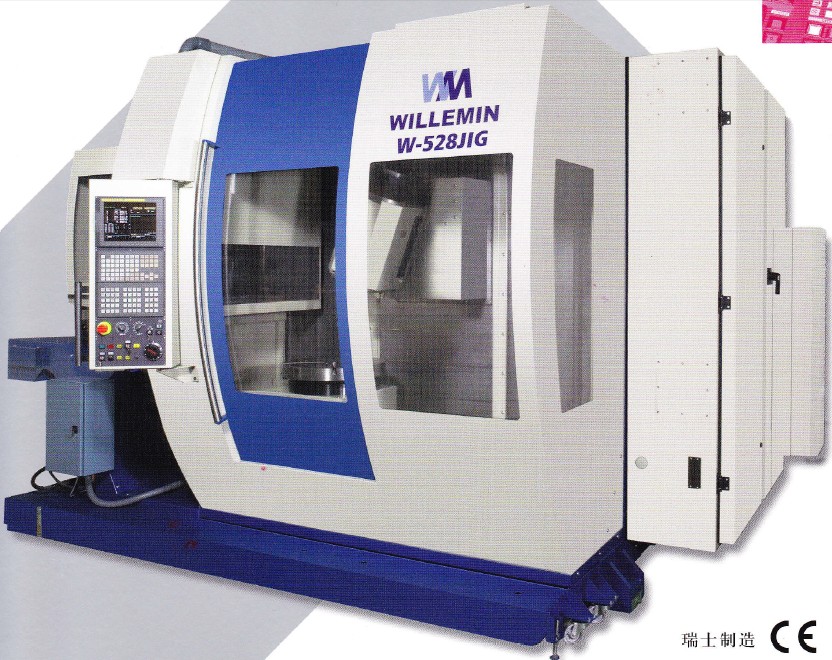

52系列新—代加工中心为高强度铸铁床身,带加强筋间隔,配重更均衡,经改良的结构进—步保证了五轴加工中心的最佳动态和静态刚性。该类型机床有一个大倾斜度的床身基座和非常坚固的床鞍,主轴被坚固的安装在移动立柱上,避免了由于悬挂而产生的变形。安装在B轴上的摆动主轴X、Y、Z三个直线轴上移动。模块化设计的机床结构紧凑、占地面积小,为高效率、高品质的生产加工提供了有效方案。528JlG加工中心
为加工复杂和高精度零件而研发,加工范围为400×400mm。高精度旋转工作台(C轴)及大容量的刀库(最多可容纳180把刀具)成为该机床性能高、柔性强的关键。528JIG高精密加工中心依标准VDI3441而造。
■各轴的行程：
X＝800mm
Y=500mm
Z＝630mm
B=0° 至+110° (摆动式主轴)
C＝360°(旋转工作台）
机床配置 ■导轨和驱动：
高精度预紧直线导轨和滚珠轴承在确保X、Y、Z轴精确直线运动的同时,也保证了结构刚性协调性,使快速进给达到20m/min,而功率损耗甚微。
各轴由新一代的AC马达驱动,直接安装在滚珠丝杠上。高精度光栅尺分辨率为0.0001mm(01u),用以控制行程和定位。最新的数控系统闭环测量确保环状光栅尺的高精度分辨率处于最佳状态。
■摆动式主轴-B轴
安装在B轴上的电主轴其摆动角度为110°（lO°至+110°)。B轴的定位通过分辨率为0.0001°的高精度光栅尺来控制。
■分度工作台-C轴
高精度分度头(C轴)安装在直径为600mm的工作台上,工作台的制动通过2500Nm的扭矩液压制动实现,其最大转速为80rpm。C轴由带直接测量的力矩马达驱动, 0.0001° 的分辨率确保高精度的定位精度。工作台的最大允许载重为300公斤。
■刀库：
528JIG加工中心配备了24刀位的标准抓取式刀库。作为选项,528JIG加工中心还可以配备带有快速“孪生”换刀臂的180刀位的笛卡尔式刀库。
